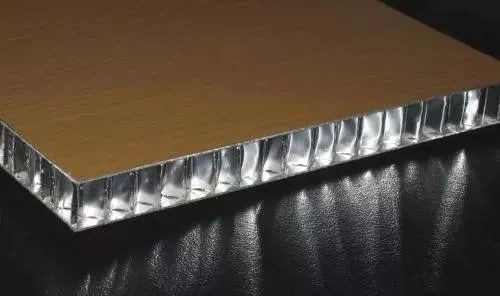

鑫翊新型材料铝蜂窝板加工生产流程!

发布日期:2021-03-15 作者:鑫翊新材料 点击:


生产流程

铝蜂窝板的加工复合过程中,按照已有文字资料、图纸进行钣金加工和铝蜂窝板加工复合细化设计,有以下几个步骤:

a.把不正规的手画图全部改为AUTO CAD画图。

b.对没有进行铝蜂窝板板块编号的图纸,要统一编号。对已编号的图号进一步编号:后缀+A代表面板;后缀+B代表底板;后缀+C代表铝蜂窝芯;依次类推。

c.对需要钣金加工的铝板或其他材料面底板,要认真测量出折弯系数,并建档。

d.编写目录,计算单件面积和总面积等等。

e.对要钣金加工的板块,要根据折弯系数画出钣金展开图,并表明尺寸。在图上未标明内外面的,落实后再画展开图。一般情况下,展开图上的主视图朝人的一面为内表面(通常无涂层表面),其他情况要特殊注明。

f.编写钣金加工说明书,写明加工流程,公差要求、注意事项、加工要点等等。

g.编写钣金加工下料表,字体要大。纹理方向顺长度方向表示为“↑”;纹理方向顺宽度方向表示“→”。

h. 对需进行数控下料和数控开展开料的,要进行计算机编程,并存入U盘和其他技术资料一起交车间主任签收。

i.编写铝蜂窝板加工说明书,写明加工流程,铝蜂窝芯要求、胶粘材料要求和施工工艺、异型件模具图、铝蜂窝板施工工艺、如何后续加工等。

j.提供辅件图纸、安装图纸和安装要求。

k.校对其他人员编写的技术文件。

l. 对完成的图纸和技术文件存档。

m.现场指导解决铝蜂窝板安装等疑难问题。

n.解答铝蜂窝板加工问题。
